产品详情
L87型悬挂式起重小车经过更高质量要求的加工以适用于非常恶劣和非寻常的用途。与小车具有相同额定载荷的PLS PREMIUM,PLM-NE Ⅱ和PLX-NE Ⅱ型环链葫芦可利用它们的顶钩轻易地被安装在小车的吊环上,建议L87小车首选搭配PLS PREMIUM型葫芦使用。小车在两侧均安装有橡胶缓冲器。
滚珠轴承
铸铁车轮安装了高质量的终生润滑并密封的滚珠轴承。它们的球形表现保证了小车在任何横梁凸缘结构上都可以流畅平衡地行走。
适用于任何横梁凸缘宽度的大范围调节装置
通过从外到内更换支撑螺栓上不同厚度的垫圈可以调整两侧板间的距离。小车主要配有两种长度的螺栓。标准螺栓适用于普通的宽度。2号螺栓适用于更大尺寸的横梁凸缘,最大为宽300毫米的HE-B型横梁。如果您不清楚适用的工作环境,我们推荐您选择2号螺栓。
双保险
两侧轮子的单边侧缘可以阻止小车在横梁上抖动并防止其掉落。右侧弯曲的侧板可用于保护轮轴的断裂,防止小车掉落及清除横梁上的障碍物。
坚固的侧板
由于开槽螺母只紧固一侧,载荷被两个承重轴平衡在4个轮子上,这就使螺栓具有一定的活动间隙平衡不适合的梁缘。
型号手推式小车PTM 型号手拉式小车GTM |
0.5 0.5 |
1 1 |
2 2 |
3 3 |
5 5 |
- 10 |
- 16 |
- 20 |
额定载荷t | 0.5 | 1 | 2 | 3 | 5 | 10 | 16 | 20 |
轨道梁宽B最小、最大L87-106 and 107mm | 50-203 | 64-203 | 88-203 | 100-203 | 114-203 | 124-203 | 136-203 | 136-203 |
最小弯道半径m | 0.8 | 0.9 | 1 | 1.2 | 1.3 | 1.7 | 3.5 | 3.5 |
手拉链操作长度L87-106mm | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |

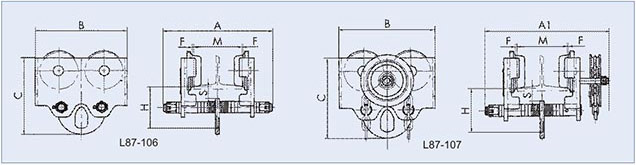

A(尺寸)mm | 286 | 303 | 317 | 333 | 355 | - | - | - |
A1mm | 272 | 334 | 343 | 357 | 373 | 423 | 498 | 501 |
Bmm | 194 | 236 | 268 | 322 | 362 | 442 | 555 | 555 |
Cmm | 158 | 196 | 226 | 266 | 301 | 356 | 498 | 498 |
Hmm | 75 | 96 | 110 | 122 | 142 | 190 | 236 | 233 |
Smm | 30 | 38 | 38 | 40 | 42 | 45 | 65 | 58 |
Fmm | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 |
重量L87-106kg | 6 | 11 | 18 | 30 | 44 | - | - | - |
重量L87-107kg | 10 | 14 | 22 | 34.5 | 47 | 88 | 163 | 165 |
