产品详情
新产品改进了外壳、齿轮和设计!加强了框架制动外壳。外壳采用镀铬处理!拥有更久的使用寿命!最大起重量可达9吨!
拉链更容易
将拨块打至中间位置,可使起重链和吊钩能够被轻易地拉至所需的位置!
起重链
采用镀锌和淬火处理的起重链符合DIN EN 818-7-T,标准长度为1.5米,并可根据您的需要加长。
链条导链弯
使用镀铜的链条导链弯可将起重链毫无阻碍的合适的安装进手拉链轮里。
起保护作用的手柄
葫芦手柄末端配有橡胶保护套以防止手打滑及伤害手指。
技术优势
棘轮与制动系统的连接十分稳固并且可应用于任何位置;安全的制动系统;连接部分,例如螺栓、螺帽、垫圈和垫片全部采用
镀锌处理;只使用自锁螺母;吊钩使用特殊的锁紧设计;使用大手轮用于空转和起重间的转换。

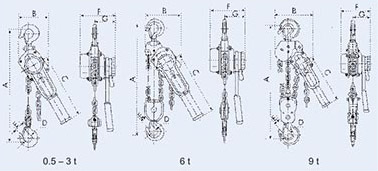

型号 | 0.5 | 0.75 | 1.5 | 3 | 6 | 9 |
---|---|---|---|---|---|---|
额定起重量kg | 0.5 | 0.75 | 1.5 | 3 | 6 | 9 |
标准起重高度m | 1.5 | 250 | 1.5 | 1.5 | 1.5 | 1.5 |
最小净空(A)mm | 300 | 330 | 400 | 520 | 640 | 795 |
手扳力daN | 24 | 26 | 29 | 33 | 37 | 42 |
起重链行数 | 1 | 1 | 1 | 1 | 2 | 3 |
起重链尺寸mm | 5×15 | 5.6×16.9 | 7×21 | 9×27 | 9×27 | 9×27 |
B(尺寸)mm | 118 | 132 | 145 | 199 | 230 | 338 |
Cmm | 253 | 278 | 378 | 388 | 388 | 388 |
Dmm | 31 | 35 | 42 | 50 | 53 | 67 |
Emm | 24 | 27 | 33 | 40 | 42 | 53 |
Fmm | 143 | 148 | 173 | 200 | 200 | 200 |
Gmm | 86 | 87 | 99 | 112 | 112 | 112 |
标配1.5米提升高度链条产品重量kg | 5.6 | 6.5 | 10.2 | 22 | 34 | 45 |
提升高度每增加1米产品重量增加kg | 0.6 | 0.7 | 1.1 | 2.2 | 4.4 | 6.6 |
